一、概述

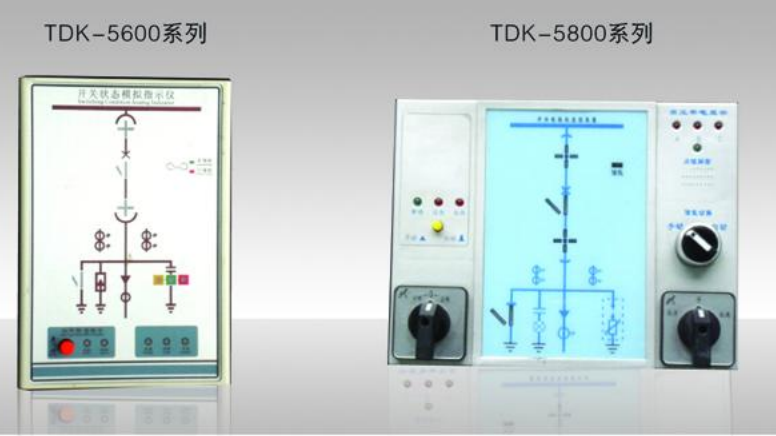

   我公司生產的開關柜智能操控裝置是針對3～35KV戶內開柜設計研制的新一代產品，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。
該產品功能強大：有帶電顯示、溫濕度數字顯示、自動加熱除濕控制，斷路器分合閘狀態指示；儲能、接地開關指示；語音防誤指示；RS485通訊接口功能等。
二、產品功能特點
2-1、智能化程度高：不僅能顯示開關分合狀態，還可判斷指示開關小車是處于試驗位置與工作位置之前還是處于柜體之外。
2-2、增加了語音防誤提示功能。
2-3、具備溫濕度數字顯示，同時可監控兩處環境的溫濕度狀況，RS485通訊接口使其具備了與變電站其它設備組成實顯的微機防誤監控系統、語音防誤提示功能。
2-4、抗干擾能力強：采用獨特的抗干擾技術。
2-5、高可靠性：采用工業級電子元件。
三、技術參數
●電    源：AC200V±10%V  50Hz  DC220V±10%V
●工作環境：-20℃～+65℃
●控制調整：溫度0℃～65℃  濕度：0%RH-99%RH
●控制精度：溫度±2℃      濕度±5%RH
●功    率：≤3W
●通    訊：RS485  波特率9600
●抗電強度：外殼與端子間大于AC2500V
●絕緣性能：外殼與端子間大于500MΩ
●抗干擾：符合GB/T17626.8-1998標準
●抗震性：10～55～10Hz  2g  lmin
●有源輸出：≤3A

四、安裝方式
4-1、儀器的安裝方式：嵌入式
4-2、儀器的外形尺寸圖及開孔尺寸圖：（單位：mm）

五、儀器基本功能介紹
5-1、產品面板功能顯示說明

（注：圖中編號是為了說明面板的指示功能，實際儀器上無編號。）


01斷路器合閘指示
02斷路器分閘指示
03①、03②工作指示位置
04①、04②試驗指示位置
05接地開關合指示
06接地開關分指示
07儲能指示
08帶電指示（A、B、C）三相
09閉鎖指示
10溫度、濕度指示（雙溫雙濕）
11自動加熱指示
12通風報警指示
13柜內照明轉換開關
14遠方、就地操作開關
15語音提示
16已儲能/未儲能轉換開  關
17分閘、合閘開關


5-2、產品端子接線圖（以下為標準接線端子圖，謹作參考！）
六、使用調試方法
1、開關狀態顯示器輸入狀態調試：
利用公共端7分別短接端子2-6,各相應的發光指示條發亮度變換，其物理意義同“儀器開關狀態動作說明”部分。
2、加熱器調試：
選擇溫度、濕度的設定值，儀器具有兩路加熱，一路超溫報警功能。
3、溫濕度傳感器調試：
按儀器說明插入溫濕度傳感器，用嘴對第一路傳感器輕輕吹一口濕氣，當濕度達到
用戶設定值時，儀器就會自動啟動第一路加熱器加熱除溫，同時面板上加熱器指示燈亮；第二路試驗方法同第一 路。
4、高壓帶電顯示部分調試：當A、B、C三相不帶電時，閉鎖解開，閉鎖指示燈滅，當A、B、C三相中任何一相帶電時，閉鎖有效，閉鎖提示燈亮。
